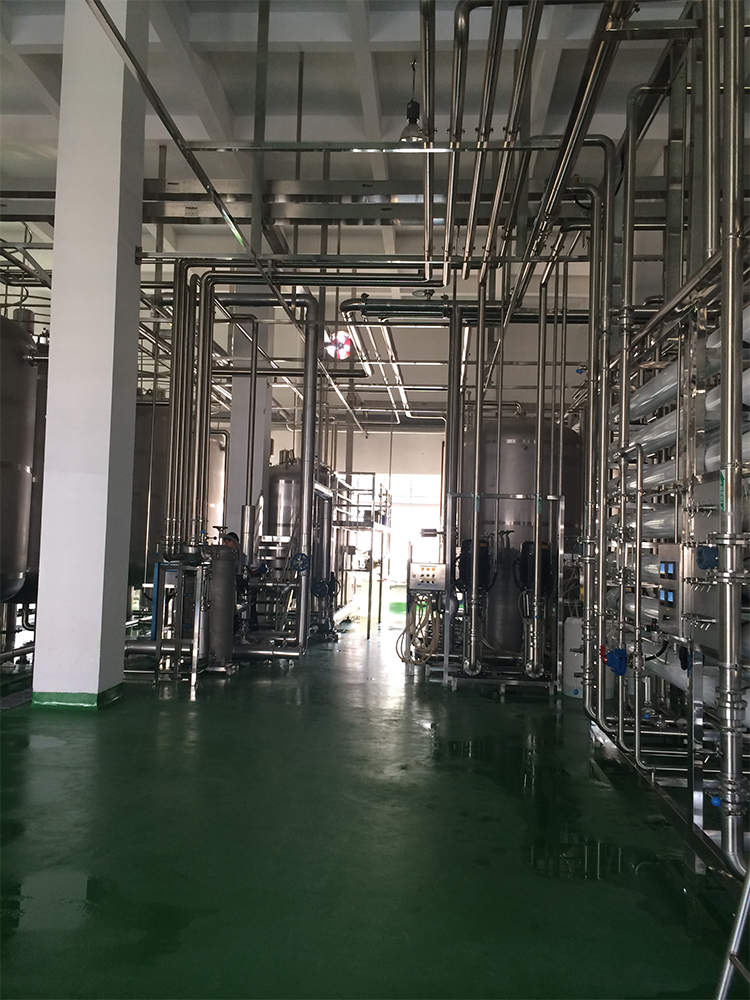

安徽康達醫療25TPH純化水系統

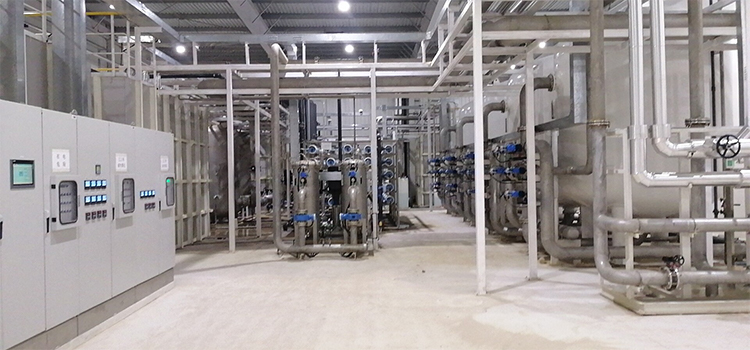

潤德醫藥5TPH純化水
概述
醫療器械用水是醫療器械生產、植入性醫療器械、醫院等,必不可少的高凈度衛生水,主要用于清洗等衛生處理,在水處理過程中需滿足注射用水水質標準,并通過相關檢測。環純的水系統在設計時綜合考慮了管理便捷性以及對取樣點、數據監測等進行設計,通過管理面板可以便捷查看系統水質數據、管理系統,結合取樣點日常水質監測,實現運行穩定和水質安全。
解決方案
1、工藝流程
(1)原水->原水加壓泵->多介質過濾器->活性炭過濾器->軟水器->精密過濾器->一級反滲透設備->中間水箱->中間水泵->離子交換器->純化水箱->純水泵->紫外線殺菌器->微孔過濾器->用水點
(2) 原水->原水加壓泵->多介質過濾器->活性炭過濾器->軟水器->精密過濾器->一級反滲透->PH調節->中間水箱->第二級反滲透(反滲透膜表面帶正電荷)->純化水箱->純水泵->紫外線殺菌器->微孔過濾器->用水點
(3)原水->原水加壓泵->多介質過濾器->活性炭過濾器->軟水器->精密過濾器->一級反滲透機->中間水箱->中間水泵->系統->純化水箱->純水泵->紫外線殺菌器->微孔過濾器->用水點
2、設備特點
(1)整個系統模塊化設計,三維模擬設計安裝。
(2)各單元接線均在工廠內統一完成,減少安裝調試時間。
(3)符合GMP,ISPE/FDA指南,符合歐盟CE認證要求。
(4)管道分別采用304/316L材質;衛生和非衛生級設計。
(5)常溫型/熱水消毒型。
(6)不銹鋼管路走向圖、焊點布置、焊接記錄、內窺檢測。
(7)管路進罐部分有相應的坡度,無死角設計。
(8)集成控制系統和集成儀表系統等,方便操作管理。
